スクリュー杭・グランド杭（グランドスクリュー・グラウンドスクリュー・スパイラル杭） 基礎 ・スクリュー杭基礎のメリットとは？
太陽光発電の基礎工法は、コンクリート・ブロック・スクリューの3種類があります、山林や傾斜の厳しい土地にはスクリュー工法が最も適しています。
スクリュー杭(グラウンドスクリュー・)は他の杭では見られない強力な支持力（押し込み、引き抜き）を発揮する基礎工法で大きなねじをねじ込む工法です。施工時、コンクリート打設、床堀、型枠設置、仕上げ、養生、埋め戻しが不要で、撤去する場合の費用や手間も、大幅に軽減することができます。更に廃土が発生しない、環境にも優しい工法です。
スクリュー杭(グラウンドスクリュー・)は他の杭では見られない強力な支持力（押し込み、引き抜き）を発揮する基礎工法で大きなねじをねじ込む工法です。施工時、コンクリート打設、床堀、型枠設置、仕上げ、養生、埋め戻しが不要で、撤去する場合の費用や手間も、大幅に軽減することができます。更に廃土が発生しない、環境にも優しい工法です。
～経済的で、短期間での施工が魅力的な基礎です！
スクリュー杭・グラウンドスクリューは太陽光発電システムの架台基礎をはじめ、遊園地施設や農業施設、フェンス、立て看板などの据え付け工事に幅広く応用されています。
スクリュー杭・グラウンドスクリューは太陽光発電システムの架台基礎をはじめ、遊園地施設や農業施設、フェンス、立て看板などの据え付け工事に幅広く応用されています。

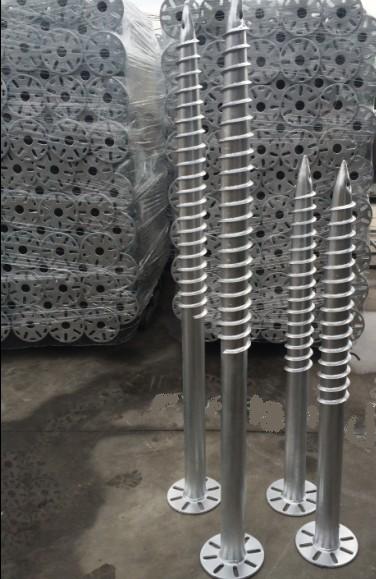

スクリュー杭は鉄（Q235材、SS400相当）のパイプで製造され、軽量且つ丈夫です。表面は耐蝕性、耐久性に優れた厚さ85μmの溶融亜鉛メッキ膜で保護されています。
従来コンクリート基礎の代わりにスクリュー杭・グラウンドスクリューは、平坦地では勿論、傾斜の山地でも打ち込んで簡単に設置工事を済ませることが 施工時間の短縮やコストダウンなどにも繋がります。
【特徴】
・コンクリート基礎打設不要、撤去容易、工程工期の短縮を実現
・地盤に合わせて杭（1600～2500ｍｍ）をお選びいただけます
・スクリュー杭は脚部ジョイント金物と連結して高強度
・台風、地震等の悪天候自然災害でも抜け取られにくい
・どんな場所にも設置可能、設置面積が大幅アップ
■他社より当社のグラウンドスクリュー（スクリュー杭）の強みとは？
➊中国初～日本製DIPSOL薬剤を運用して溶融亜鉛メッキ処理をしています。

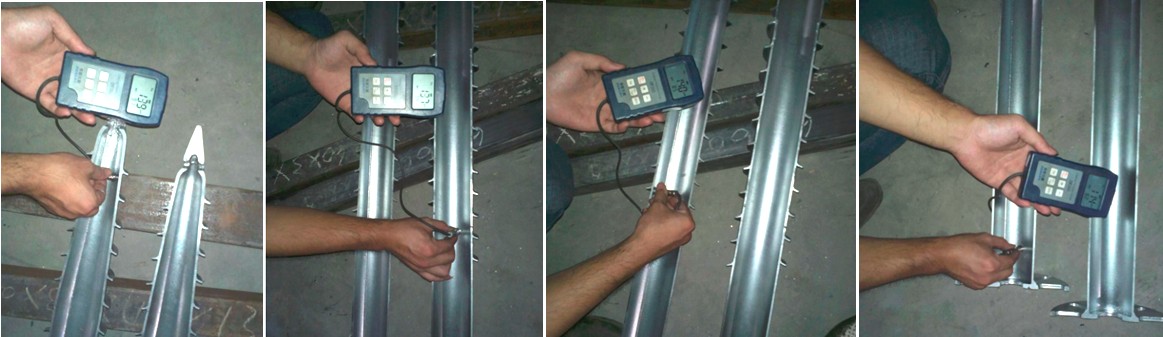

耐蝕性、耐久性は最高！メッキ厚さ85μm以上実際には100μmを超え、さらに280～300μmも達しています。
➋中国初～ フランジの折離れを防ぐための長さを問わず、補強リーブが付き
②スクリュー杭に右記の強化筋を追加。（右図）
耐蝕性、耐久性は最高！メッキ厚さ85μm以上実際には100μmを超え、さらに280～300μmも達しています。
➋中国初～ フランジの折離れを防ぐための長さを問わず、補強リーブが付き
：他社でフランジの単管から折れて分離の不具合はありますが、どうのような解決策ですか。

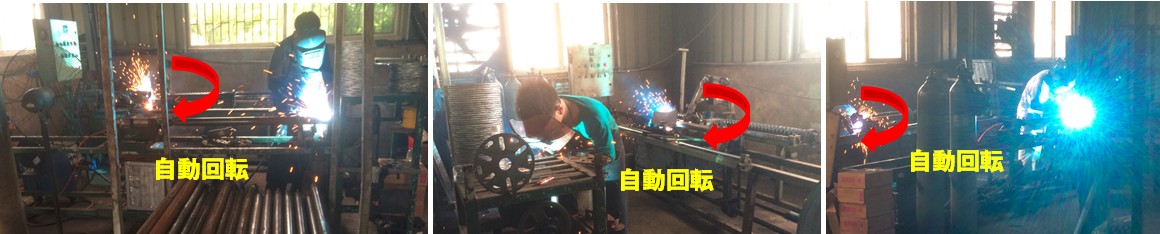

：①自動溶接機が単管を回転させながら、作業員が溶接するので、溶接のトンネル半田などの不十分が避けられます。
フランジが機器に固定させ、単管と垂直していて、溶接した時、単管やフランジが自動回転します。
このように作業しますので、溶接の効率や質量をアップさせ、不具合が有効に避けられます。
現在では、5ラインの自動溶接機を装備してます。

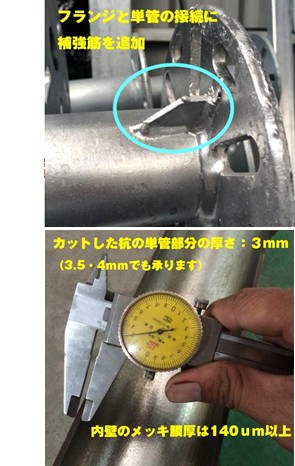

②スクリュー杭に右記の強化筋を追加。（右図）
③作業員を溶接作業の教育を強化し、作業中には、フランジと単管の接続中間 部分に沿って、溶接させます。
溶接の精度や品質を確保するために、作業のスピートは２分間で1本でのスピート で推進させます。
溶接後、QC員が全数外観検査を実施、溶接穴等の不具合が存在しているか 否かのことをしっかり検査。
❸一貫した自社製造を行い、品質を徹底します。他社のような3mmの壁厚を2.75mmさらに2.5mmにすることはありません。
➍高品質なスクリュー杭をどこよりも安く、短納期、安定供給
当社のグラウンドスクリュー（スクリュー杭）製造工場は中国にあり、豊富な実績のあるグランドスクリュー杭の専門工場で、日本や欧米など、世界中の国々、
地域にたくさんのグランドスクリュー杭製品を供給しています。
地域にたくさんのグランドスクリュー杭製品を供給しています。
製造能力： 2000本/日
納期： 3週間
スクリュー杭の耐用年数： 25年
❺杭を中間から半分をカットして内壁のメッキ膜厚を測定したら、140um以上でも達成！
中国から日本国内のお客様のご要望に応じて、送料など含まれるDoor to Door（扉着）にて貨物渡るご要望でも承っています。
※ご注意：送り先（荷受先）で荷卸しできるかどうかを予めお確かめください。
❺杭を中間から半分をカットして内壁のメッキ膜厚を測定したら、140um以上でも達成！
中国から日本国内のお客様のご要望に応じて、送料など含まれるDoor to Door（扉着）にて貨物渡るご要望でも承っています。
※ご注意：送り先（荷受先）で荷卸しできるかどうかを予めお確かめください。
特にコンテナ積載の場合、3tまた5tのフォークリフトが必要です。
現場で平ボディーのクラックからユニックやクレーンがあってもコンテナから下ろしには、
フォークリフトが必要です。ソーラー施工の現場にフォークリフトがない場合、付近にお借りしておいてください。

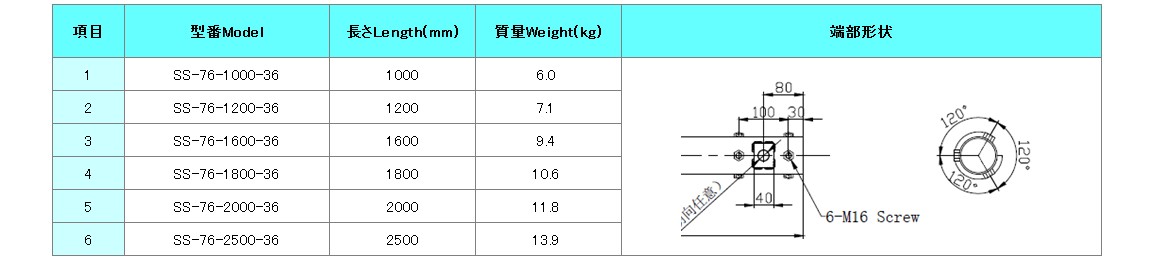

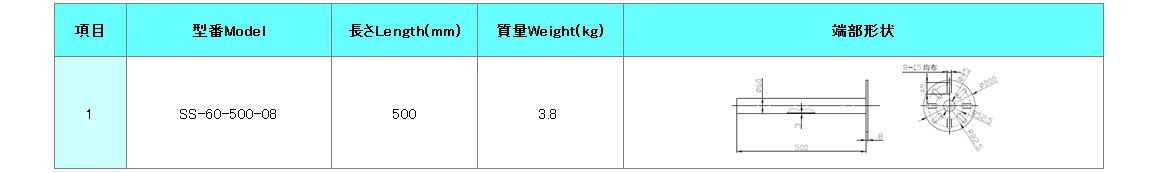

もっとも汎用仕様ラインナップ。他に異型杭の製造でも承っています。
お問合せは、お問合フォームへまたinfo@suneco-techno.comまでお問合せください）
■8つ長穴 フランジ有 タイプ 仕様書のダウンロードはこちらまで。
■6つ縦長穴＋6つ横長穴 フランジ有 タイプ 仕様書のダウンロードはこちらまで。
■10つ長穴 フランジ有 タイプ 仕様書のダウンロードはこちらまで。
■3つボルト付 フランジ無 タイプ 仕様書のダウンロードはこちらまで。

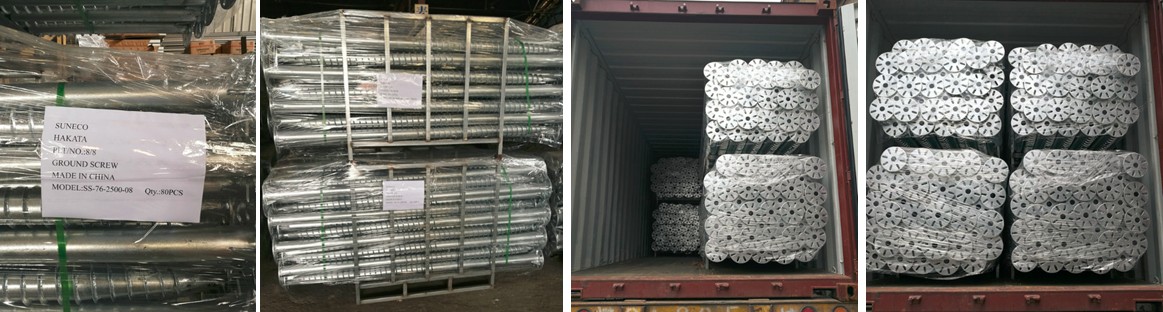

■続々納品し、九州のメガソーラー太陽光に強力的にサポートしてまいります。最高品質のグラウンドスクリュー（スクリュー杭） ↓佐賀県佐賀市 長崎県大村市 鹿児島他

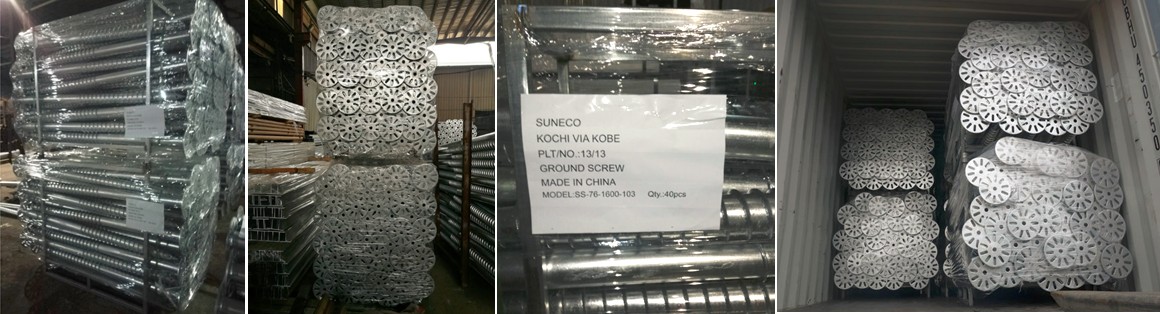

■オーガーと一同購入されたお客様が増えてきております。以下は高知市高須東と兵庫県小野市むけです。フランジ付 グラウンドスクリュー（スクリュー杭）10長穴タイプSS-76-1600-10
■秋田県大仙市 L2500mmグランドスクリューを多数採用されています。

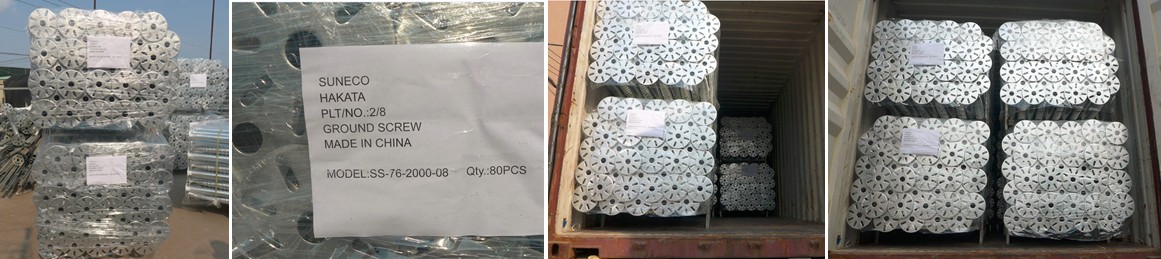

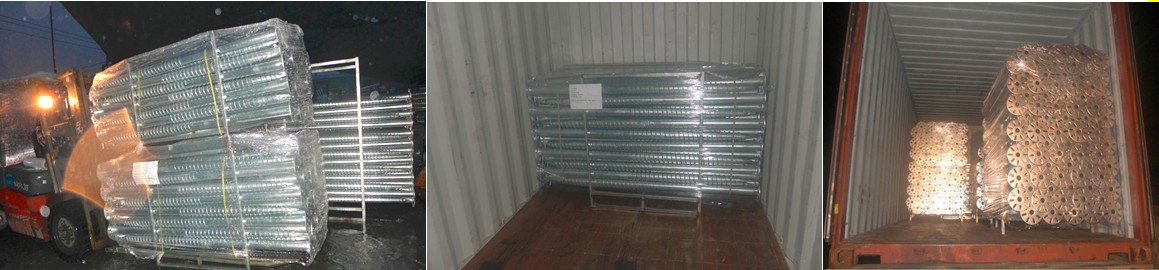

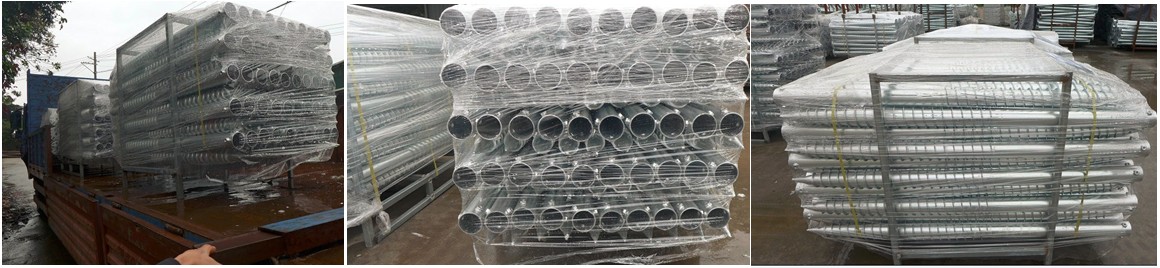

他社より梱包に配慮した補強架台を使用してスクリュー杭を梱包しています。以下は秋田向けグラウンドスクリュー（スクリュー杭）です。
グラウンドスクリュー（スクリュー杭）の梱包ではパレットごとに80枚以内に抑えることにより荷下ろしは容易で保管上にも倒れなどの心配はありません。

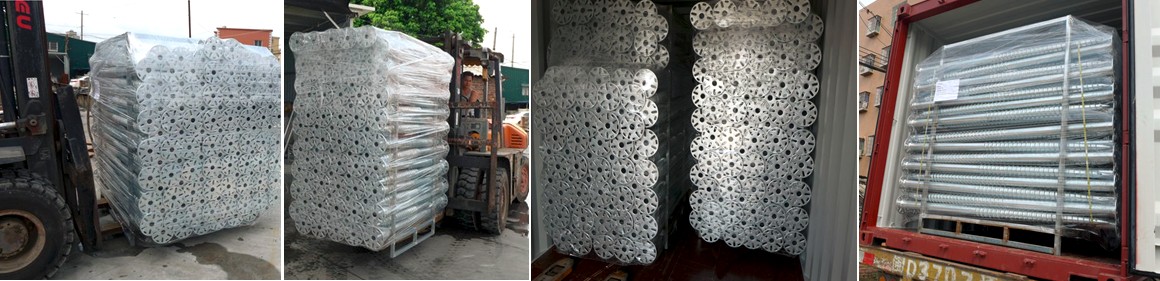

■被災地（東日本大震災）の復興を強く支える高品質なスクリュー杭 ↓福島県・沼部町
フランジ付 グラウンドスクリュー（スクリュー杭）6長穴タイプSS-76-1600-66

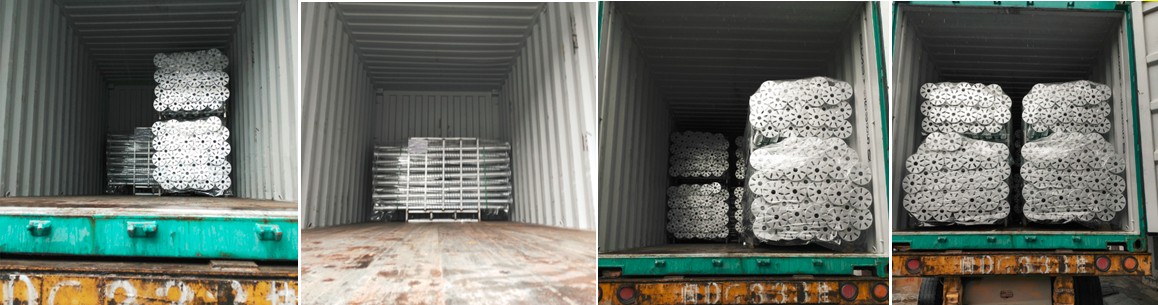

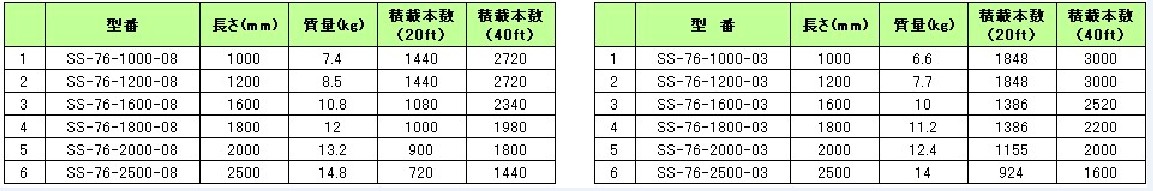

■積載数量

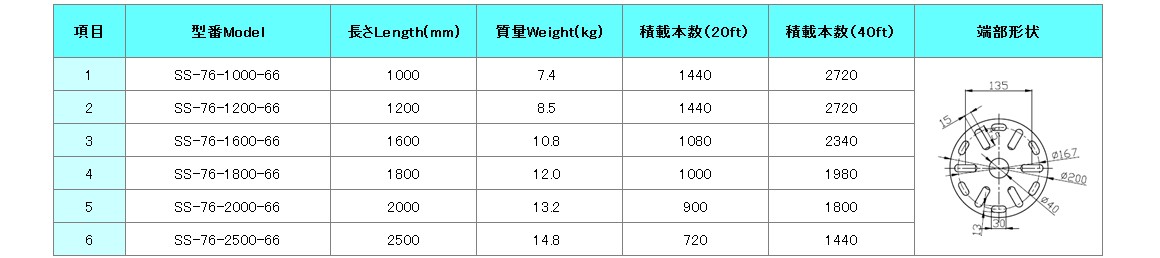

↓フランジありタイプグラウンドスクリュー（スクリュー杭） コンテナにて積載数量 ↓フランジ無しタイプグラウンドスクリュー（スクリュー杭） コンテナにて積載数量

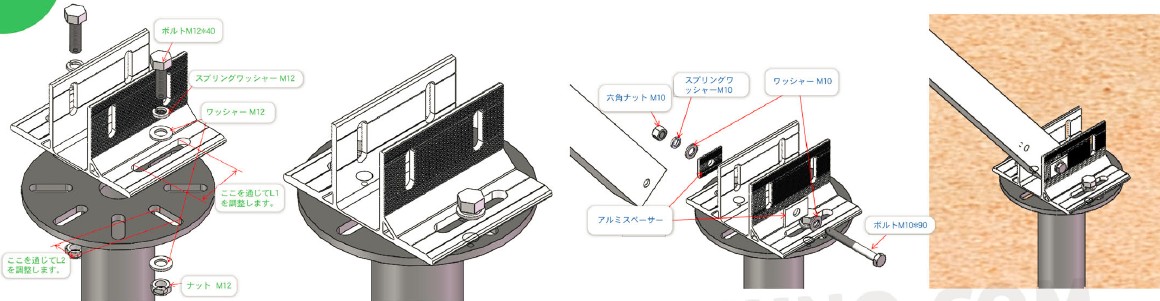

当社のグラウンドスクリュー（スクリュー杭）が施工時に調整しやすく南北に50mm東西に30mmの調整ができる機構となっています。施工作業に配慮した堅牢な構造です。

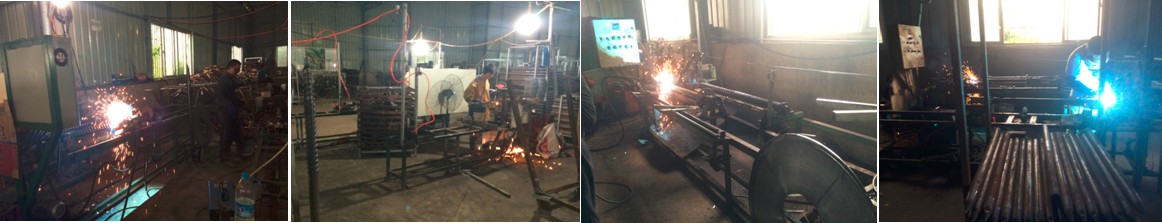

■自動スパイラル溶接ラインが5ラインを保有、グラウンドスクリュー（スクリュー杭）人手の効率低下や溶接の不具合を解決できました。
■製造Cavicity：グラウンドスクリュー（スクリュー杭）一日間で2000~3000本が製造可能、メガソーラー向けにも迅速な製造体制を整えています。

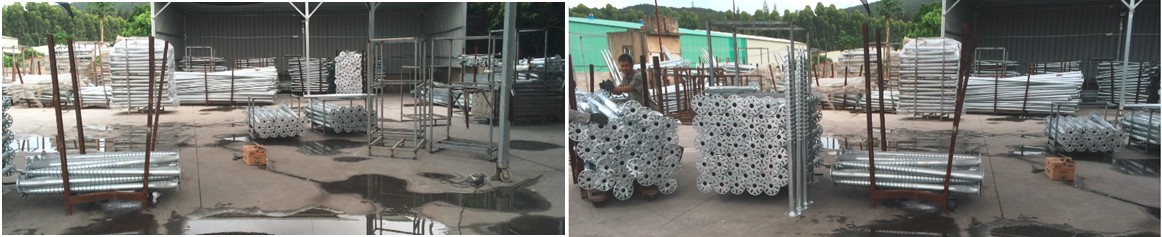

■豊富な在庫保証による即納可能。
グラウンドスクリュー（スクリュー杭）の長さとフランジ形状に拘らず、フランジなしタイプでもご用意しており、これまで全世界へ数多く出荷実績を保有しています。

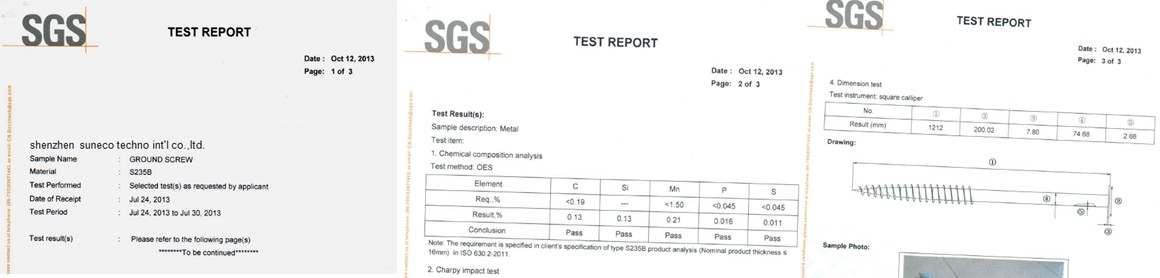

グラウンドスクリュー（スクリュー杭）の 単本杭の引抜方向への載荷試験を行った結果、合格です。また、SGS機構への送検でも全数合格です。
グラウンドスクリュー（スクリュー杭）の単本杭の引抜方向への載荷試験抜粋：
＞試験目的
杭の引抜方向の支持力は工事中非常に大切である。単本杭の引抜方向への支持力を確認するために、深セン市の典型的な地層土質を選定し、現場の引抜装置を利用して、単本杭の引抜方向への載荷の試験を行った。
＞試験の結果分析
単本スクリュー杭の引抜方向への変位量と載荷量を図2に掲載する。試験結果を分析して、下記のことを得た：（1）長さ1200mm杭の引抜方向への載荷極限量は，其20.0kNで，相応的な変位量は23.28mmである；長さ1600mm杭の引抜方向への載荷極限量は27.0kNで，相応的な変位量は32.55mmである；（2）単本杭が極限引抜載荷の作用下で載荷を持続増加できなく、衰える現象が起こって、短い時間内変位量が持続的に上がるのは杭の引抜支持力がなくなるということを表明した；（3）単本杭の引抜方向への載荷値は極限載荷値の半分にしたら、長さ1200mmと長さ1600mm単本杭の引抜方向への載荷値はそれぞれ10.0kNと13.5kNである。
スクリュー杭の単本杭の引抜方向への載荷試験データを求めるなら、こちらへお願いします。
