油圧オーガー

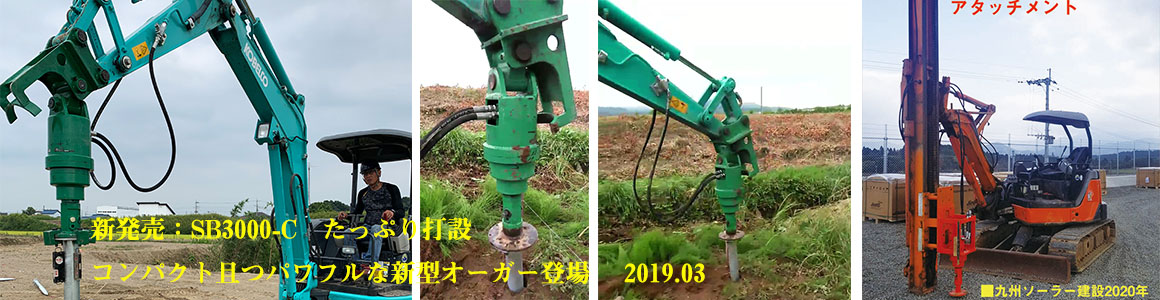

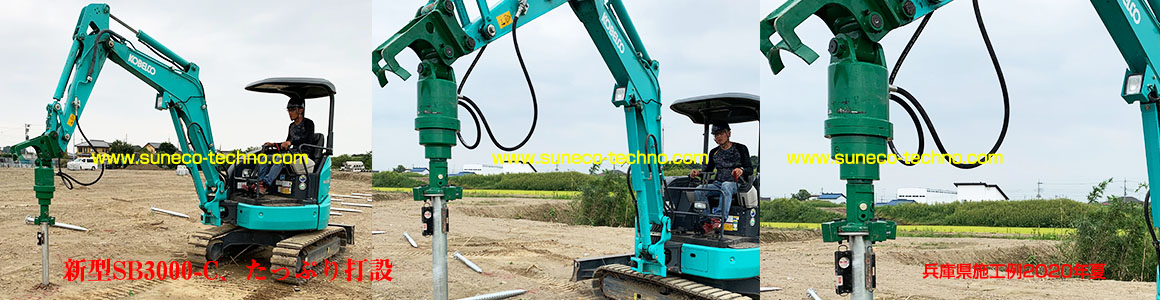

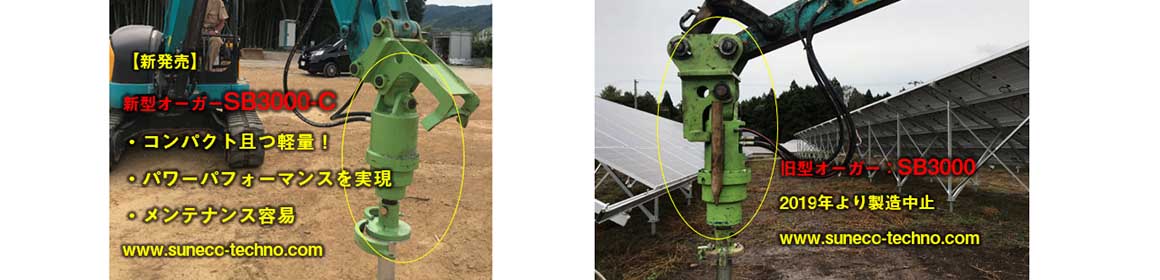

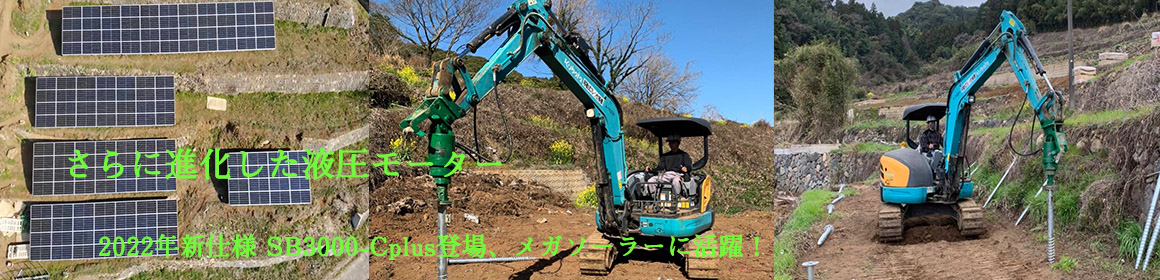

【新発売】油圧オーガー SB3000-C   ※注:CはCompact・コンパクトで、軽量化を遂げた新型コンパクトです。
軽量化、コンパクトなタイプでありながら、より高いパワーパフォーマンスを実現した画期的な油圧オーガーです。






スクリュー杭・グランド杭(グランドスクリュー・スパイラル杭) 基礎  杭打ち工法
~経済的で、短期間での施工が魅力的な基礎です!!
中国初~①中国で初めて日本製DIPSOL薬剤を運用して溶融亜鉛メッキ処理をしています。耐蝕性、耐久性は最高!メッキ厚さ100μm以上 !中国初~②フランジの折離れを防ぐための長さを問わず、補強リーブが付き

・高品質なスクリュー杭をどこよりも安く、短納期、安定供給
・豊富な在庫保証による即納可能。長さとフランジ形状に拘らず、フランジなしタイプでもご用意しており、これまで全世界へ累計数十万本出荷実績を保有しています

当社オリジナル製造した スクリュー杭についてはこちらへご覧いただけます。




油圧アタッチメント 搭載型油圧オーガー(太陽光発電所施工用油圧オーガー)














サネコSUNECO 搭載型油圧オーガーは日本へ多数採用され、大好評です。

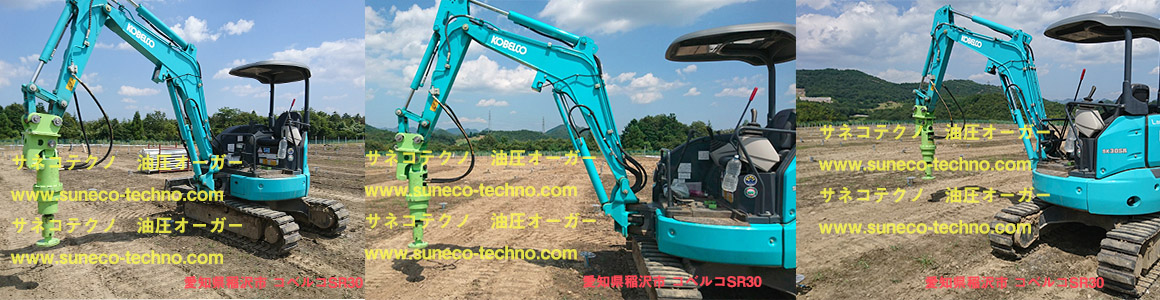

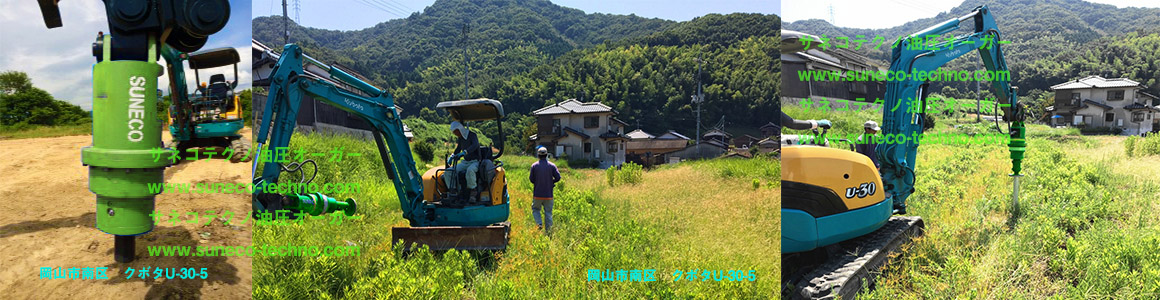

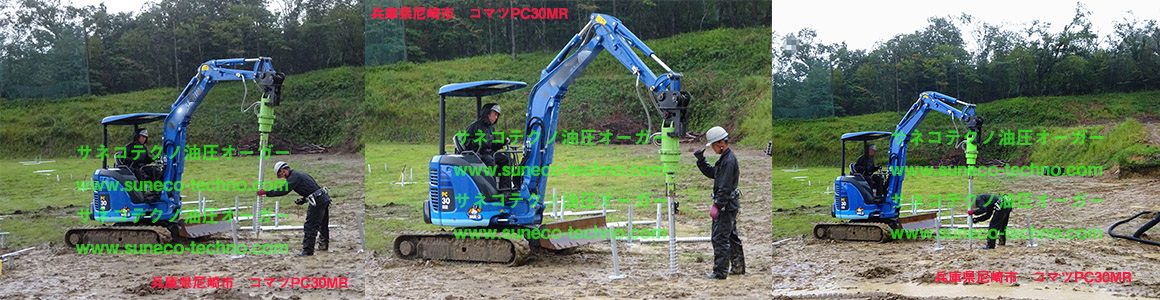

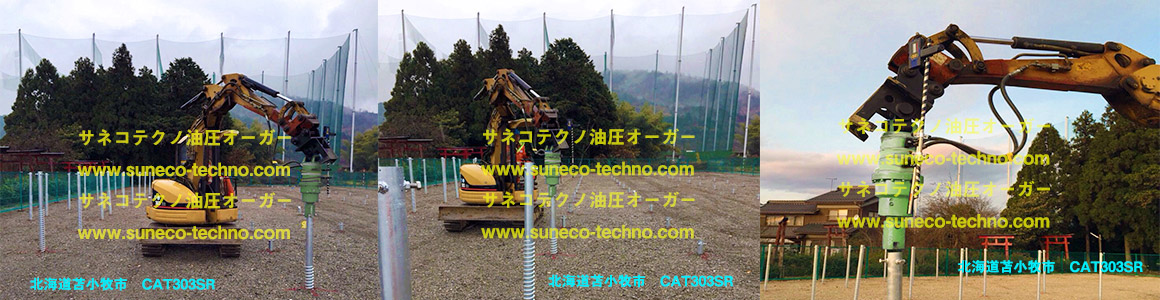

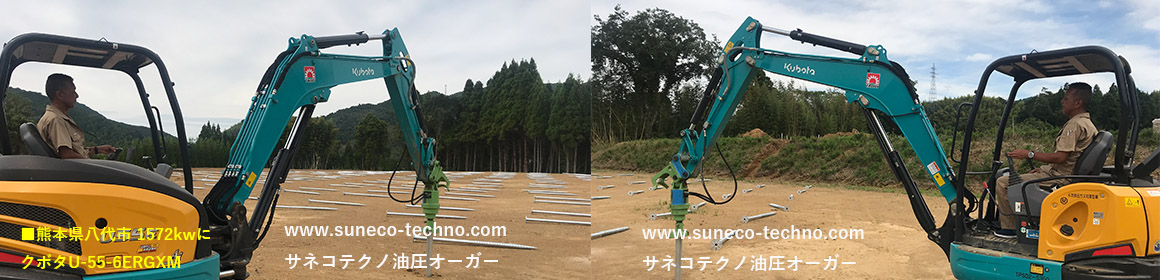

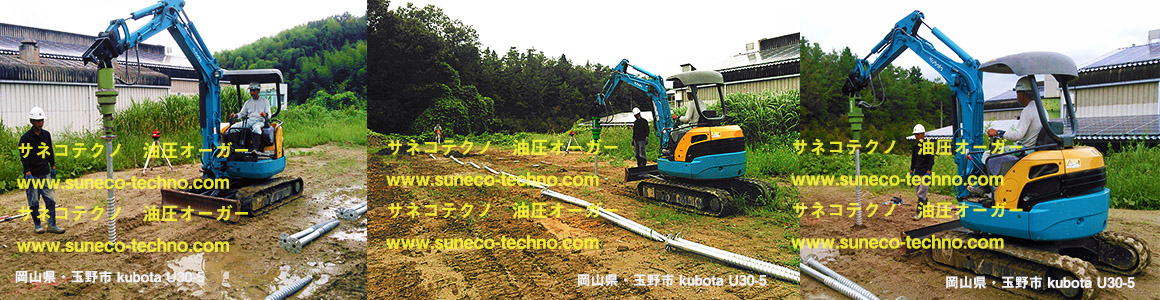

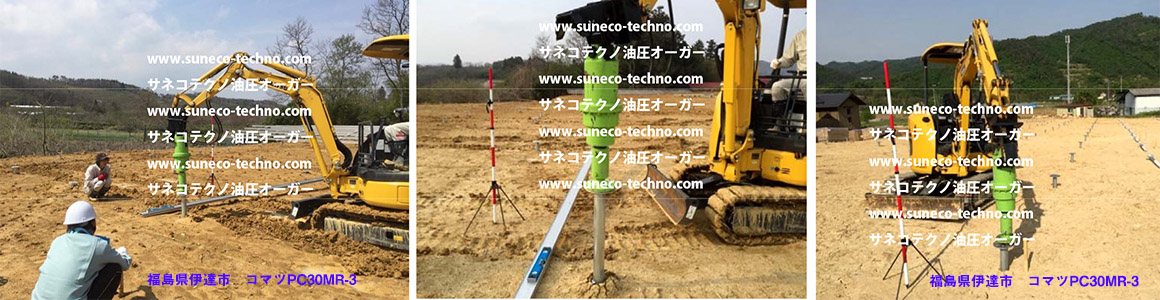

2~4tの重機(バックホー)に取付けてスクリュー杭(グランドスクリュー)の打設に使います。

重機の型式、重機との接続寸法のご確認、スクリュー杭の仕様 と3つの条件を提示いただきましたら、最適なオーガー一式をご提案できます。



お問合せはinfo@suneco-techno.com また お問合せフォームへお願いいたします。

概要

太陽光発電のスクリュー杭基礎に最適な搭載型油圧オーガー
バックホウのアタッチメントとして、ソーラーパネルの施工に

~施工効率と費用削減を両立した油圧アタッチメント搭載型油圧オーガー
~太陽光発電(ソーラーパネル)の設置杭(グランドスクリュー)の施工工事に大活躍 !スクリュー杭打ちマーシン
~ローコストで、予算の低い経済的にグランド杭構築工法です。
スクリュー杭に適応した最適な油圧オーガー。

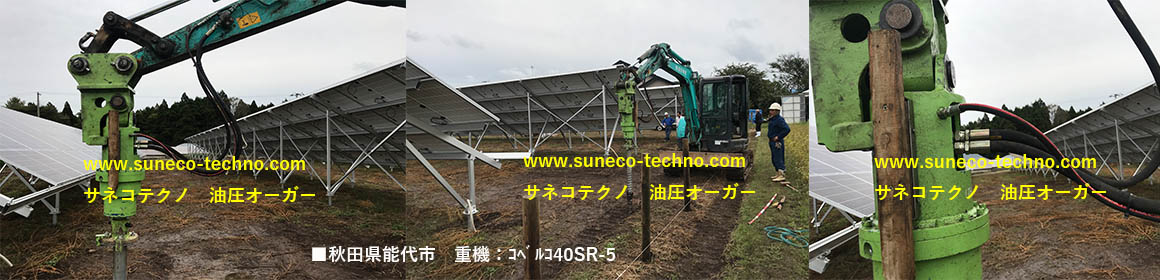

・当社開発したオリジナル搭載型油圧オーガーは太陽光発電所に大活躍しています。
・太陽光発電(ソーラーパネル)設置杭の施工工事に スクリュー杭基礎の構築に 最適な油圧オーガー
・ソーラーパネル用用スクリュー杭(グランド杭・スパイラル杭)の施工工事に
・架台の施工工事に最適な搭載型油圧オーガー、ローコスト・長持ち、日本で大好評売れています。

【注意喚起】弊社と同じ外観の中国製の激安なものが出回っています。
しかし、モーターはアメリカ製でなく、2段変速でもありません、壊しやすいです。比較ください。


■特徴
・独自に開発した杭打ち専用アタッチメント「SUNECO」サネコ油圧オーガーアタッチメント
バックホウに装着するだけで、施工性・施工速度を飛躍的に向上させます。
・グランド杭基礎をローコストで完了 ・取付用ブラケットやアダプター等を一式ご用意
・各メーカーのミニショベル(重機)に取付可能 ・個別な形式のカスタマイズでも承っております。
日本のどこでも調達可能な一般的バックホー(重機・ユンボ)に装着可能な油圧オーガー
重機の噸数さえ分かれば、適切なご提案を一括をお任せください。

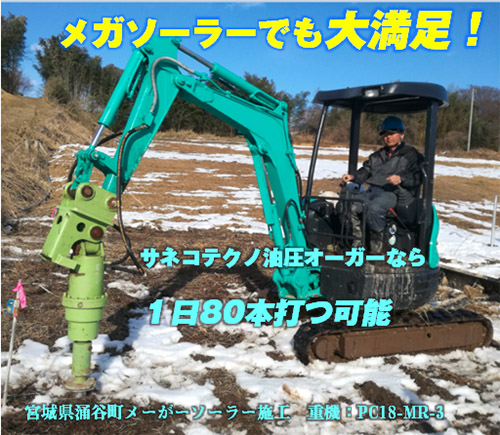

・一日の打込み本数60~100本以上、施工性に優れ、大幅な工期短縮ならびにコストの低減が可能です。メガソーラーの施工においては、その効果は大変顕著です。

・バックホーの特性を生かし、傾斜地・不整地でもスムーズに施工可能。
・バックホーの侵入範囲なら傾斜地(傾斜角度15度程度まで)での地なり設置も可能。





他社より当社オーガーのもっと進化した特徴とは
    ・世界最高レベルの米国「Eaton」製モーターを搭載することにより、長持ちさせる
 ・通常の一段より二段変速構造で更に駆動力アップ
 ・一体軸でなく、分離型軸でモーターの取替可能
 ・他社のような油漏れの心配ありません。
投入のお流れ
必要重機・グランド杭の仕様を提示頂く⇒最適なオーガーを選定⇒レンタル会社にブラケットの嵌合の確認を頂く⇒制作開始⇒納品

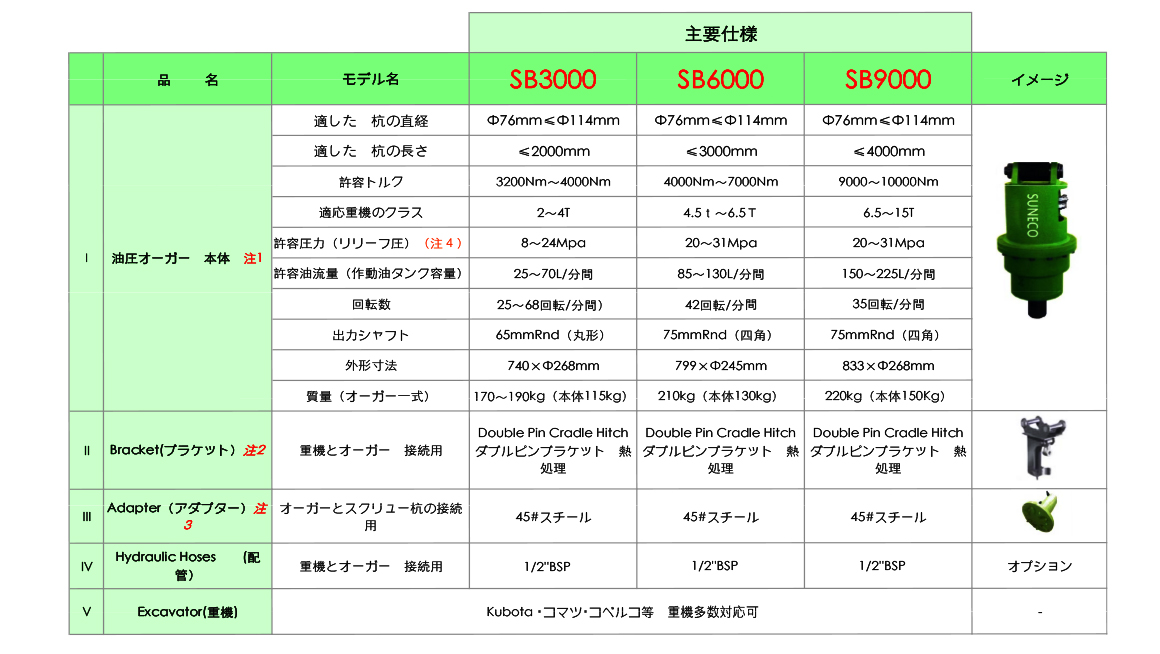

主要仕様
 SB3000: L=2m 以内のスクリュー杭の打設に適します。最も使われているモデルです。

SB6000、SB9000はΦ114mmまたそれ以上のスクリュー杭の打設に適する油圧オーガーです。


  御見積依頼、ご相談はお問合せフォームへまたはinfo@suneco-techno.comへお願いいたします。

注1 油圧オーガー:本体はアメリカ輸入品のモーターを採用されており、半年製造品質保証が付きます。
注2 ブラケットの寸法は重機のアームやパワーリンク部寸法と関係ありますので、別紙「ブラット確認用紙」をご記入ください。
注3 アダプター形状、寸法はスクリュー杭のフランジ面<フランジなしでも対応可>に関わるので、スクリュー杭の仕様を提示ください。なお、当社推奨仕様でもご用意します。
注4 許容圧力はポンプの油圧です。 80~240bar=8~24Mpa=81.6~244.8kg/cm^2 許容油流量の単位はlpmで、L/min(リットル/分間)という意味です。


お問合せはinfo@suneco-techno.com また お問合せフォームへお願いいたします。

合致する油圧ショベル(ミニショベル・重機)の選定ポイント
①油圧ショベルの質量(トン数)
太陽光発電所の施工に一般に使っているスクリュー杭はL1600、L1800ですので、適応したショベルは2~4トンまでお選びください。
L2200、L2500でも作業範囲に入っているので、十分に使えます。取り付けベースマシーンは、2〜4tクラスで十分です。
②ポンプの油圧(あるいはセット圧力・リリーフ圧等いろいろ)
当社オーガーの許容圧力に合うかどうかをお確かめください。80~240bar=8~24Mpa=81.6~244.8kg/cm^2の換算関係ですので、
お使いショベルの油圧はこの範囲内に入れば、合致することができます。
③ポンプの油流量
お使いショベルは弊社オーガーの許容値に入れば、合致することができます。
④油回路
一般に往復配管で2本の回路ですが、3つ目の回路あれば、お知らせください。

[ご注意]
※2tクラスのユンボ(バックホー、重機)でSB3000の油圧オーガーを駆動できますが、
高い油圧のユンボ(バックホー、重機)を選定した方がさらにスピード的に出せます。
また、ユンボの具合により油圧オーガーの旋回スピードにも一定の影響をされます。
地盤の状況も一定程度の影響をされますが、例えば、決め硬い地盤、
がスピードが落ちる恐れがあります。

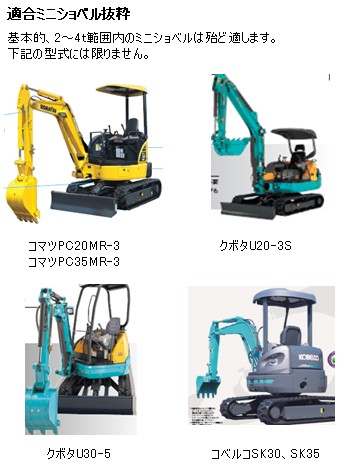

合致した油圧ショベル 抜粋


2~4tの範囲内の殆どの油圧ショベル(重機バックホー)に適応しています。下記のモデルは一部抜粋です。
モデル:クボタU30-5ミニショベル(3t)クボタU20-3S(2t) コマツPC35MR-2(3.5t) 等
①コマツ:PC20MR-3,PC30MR-3,PC35MR-3,PC40MR-3,PC20UU-5,PC30UU-5,PC38UU-5
②クボタ:U20-3S,U25-3S,U-30-5,U-35-5,k-035-5
③コベルコ:SK20UR,SK30SR,SK30UR,SK35SR,SK38UR,SK20SR-5,SK27SR-5,SK28SR-6,SK30SR-6,SK35SR-6
④CAT:303SR,303C SR,304C SR,S03.5D CR,303C CR
⑤HITACHI日立建機:ZX20U、ZX22U-2、ZX27U-3、ZX30U-5A、ZX35U-5A、ZX20UR、ZX30UR-3、ZX40UR-3

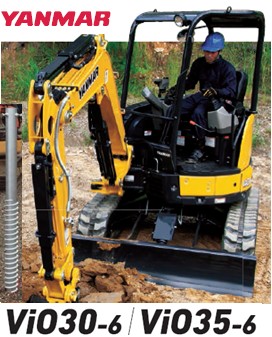

⑥ヤンマー ViO25-6,ViO30-6,ViO35-6など
他にKATO、三菱、YANMARなど多くの油圧ショベルをカバーしています。

【参考】油圧ショベルについて、各メーカーの関連ページまでご覧いただけます。
①コマツ:http://www.anahori.com/spec/index.html#mr
②クボタ:http://www.kenki.kubota.co.jp/product/m_backhoe/
③コベルコ:http://www.kobelco-kenki.co.jp/products/shovel/index.html#a
④CAT:http://www.cat.com/ja_JP/products/new/equipment/excavators.html
⑤HITACHI日立建機:https://japan.hitachi-kenki.co.jp/products/new/mini-excavators/
⑥ヤンマー:https://www.yanmar.com/jp/construction/excavator



重機への採寸

  お問合せ、ご相談はお問合せフォームへまたはinfo@suneco-techno.comへお願いいたします。

適応ブラケットの制作に重機への寸法の確認(採寸)は必要です。(ショベルとオーガーの接続部分)

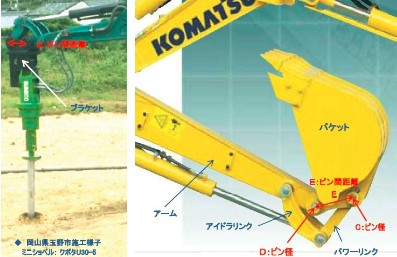

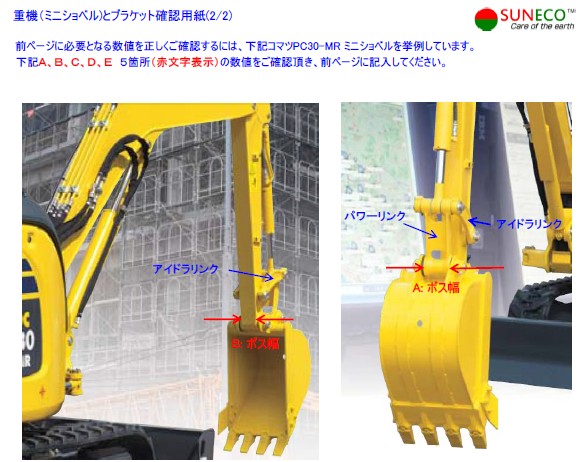

油圧オーガーは油圧ショベルのアタッチメントとして、ショベルの先端部の寸法と関係あります。そのため、下記の5箇所の寸法を提示頂くこととなります。リース会社までお確かめください。
・油圧ショベルのアーム部のボス幅、それとパワーリンクのボス幅、またバケットのピン間距離、ピン径です。
・それにより最適なブラケットの設計及び製作はできます。別途確認用用紙がありますので、お問合せください。
・なお、全ての設計、3Dデータの作成は無料で対応させていただきます。

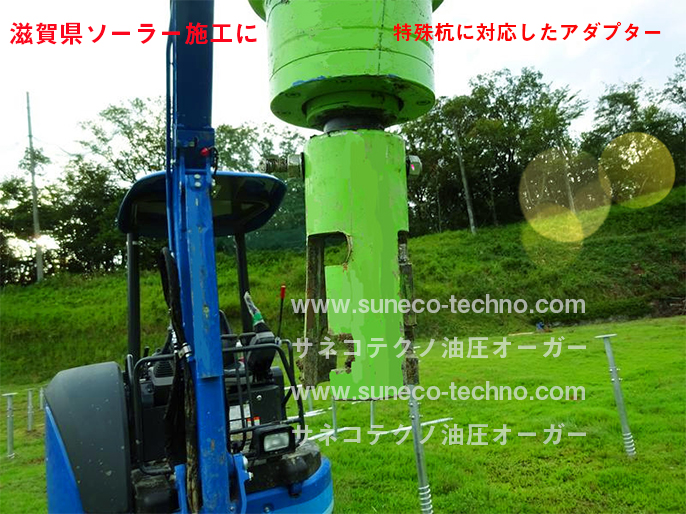

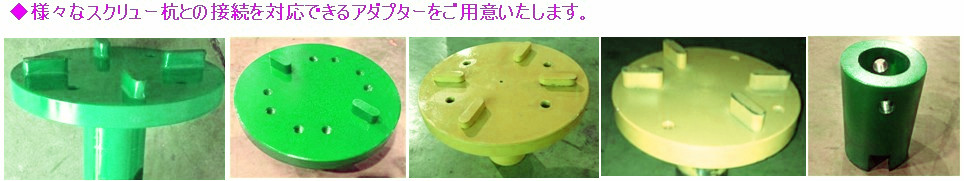

■適応アダプターの制作に御社お使いスクリュー杭の図面を頂く必要です。
油圧オーガーとスクリュー杭にうまく繋ぐために、スクリュー杭のフランジ形状(フランジなしでも対応可)を提示ください。
・それにより最適なアダプター設計を行います。3Dデータ含む全ての設計は無料で対応します。
・スクリュー杭の形状や長さを問わず、どんな形状でも対応可能です。





お問合せはinfo@suneco-techno.com また お問合せフォームへお願いいたします。




油圧オーガー SB3000-C型ギアオイル交換案内

オーガーがご使用の1000時間一回、あるいは1年一回ギヤオイルを交換する必要があります。以下は交換案内です。

交換オイル種類:ギアオイルは工業用220(米国SAE標準)工業用オイルを推奨します。    例えば、Mobil社の220番などはOKです。

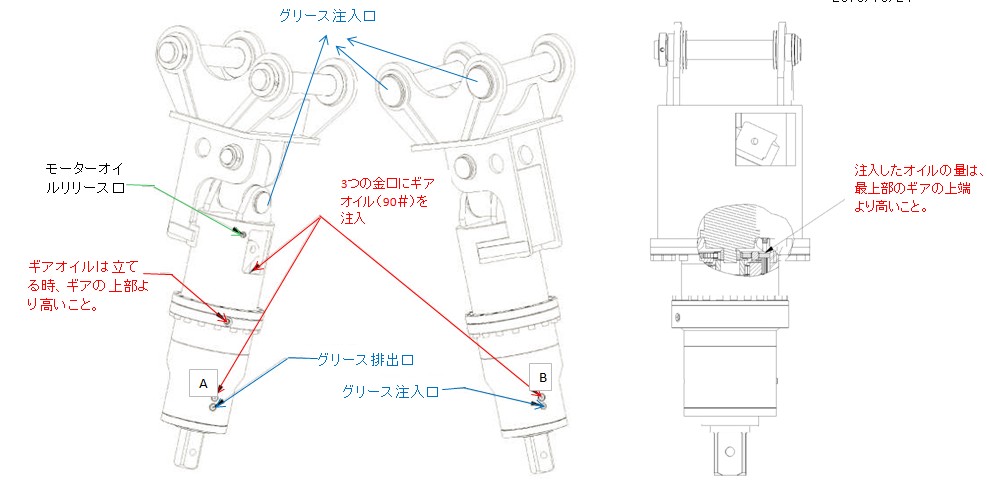

油圧オーガーのメンテナンスギアオイルとグリースの交換、補充ガイド
太陽光施工用搭載型油圧オーガーSB3000シリーズオイルとグリース交換、補充の案内です。

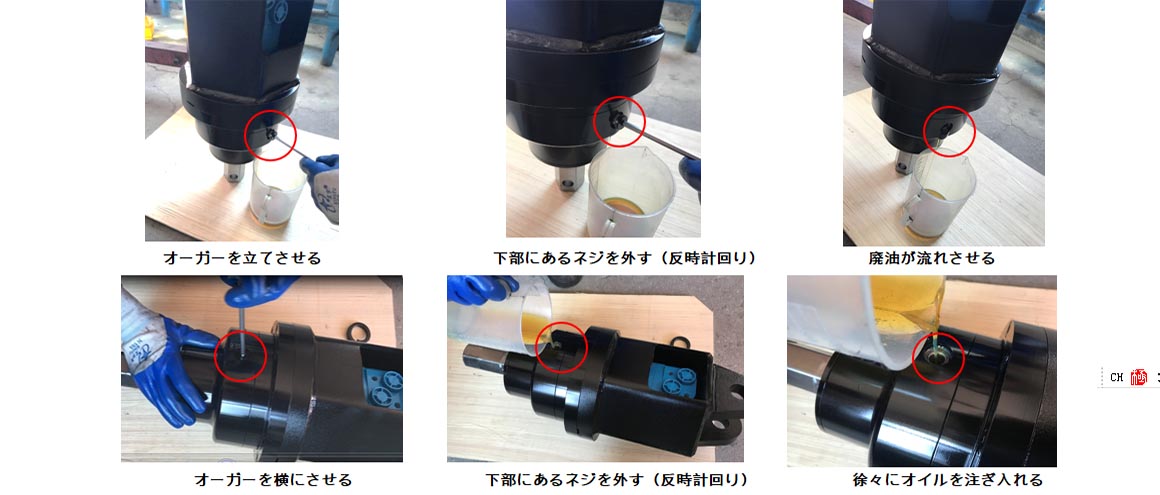

■油圧オーガー3000でギアオイルの交換について

ギアオイルは工業用90#(米国SAE標準)工業用オイルを推奨します。
油圧オーガーは500h使用時間ごとに一回交換することです。
3つの注入口があり、注入口を開けて(ペンチにて)、注入口に注ぎ入れてください。
注入口のA,Bから注入、排出ともに可能です。注入する前に、任意の口から古いオイルを排出しておいてください。
また、注入口と排出口は特定ではなく互換できます。
注入量:標識窓があり、メーターの標識線より高くするように注入してください。
低くなる際は、注入が必要となりますので、その際は500h使用時間が未満であっても、補充として注入してください。

■油圧オーガー本体のグリースの交換について
油圧オーガー本体のグリースは工業用リチウム系グリースを使ってください。注入期間は特に規定されていないが、少なくなったことが見えましたら、随時に補充すること。
もっと詳しくは、こちらまでまたinfo@suneco-techno.comまでお問合せください。
ダウンロードはこちら:「油圧オーガーのメンテナンスギアオイルとグリースの交換、補充ガイド」



太陽光発電の設置杭の工事に SB3000油圧オーガーに関してよくあるご質問
よくあるご質問:
SB3000油圧オーガーを購入したいですが、どうすればよいですか。
取り付けベースマシーン(重機、ユンボー、バックホー)のモデル名のご確認、重機のアーム部の寸法のご確認(別表をご用意)、グランドスクリュー杭の図面 上記3つの部分を分かってくれれば、オーガー一式の図面を作成と制作はできます。その後は正式にご受注となります。
ベースマシーンは一般的にレンタルとなりますが、御社ご保有機械であれば問題ありません。

ベースマシーン(重機、ユンボー、バックホー)の選定は2~4t範囲内とのことですが、油流量と圧力はオーガーとすこし合わなくでも合致できないですか。
基本的、2~4t範囲内の油圧式の重機であれば、第3回路付きタイプ除き、合致できます。
油圧オーガーSB3000の公称油流量と圧力は8~24MPa、25~70L/mですので、重機側は例えばヤーマンViO30-6の場合、セット圧力:20.6Mpa、油圧ポンプ流量は37.4×2(可変)のため、油流量は37.4×2は油圧オーガーを超えます。
可変とは、調節できるという意味しますが、実際に37.4×2の油流量でも駆動できます。
各重機のパラメータは異なりますので、合致できるかどうかについて、当社までお問合せください。

ベースマシーンとの油圧オーガーの取付用部品(ブラケット)の寸法はどのように決めるのですか、
ブラケットはベースマシーンアーム部との接続部品ですので、アーム部の5箇所(ピン径は2個)のご確認は必要です。別表をご用意しますので、レンタル会社までご確認ください。

太陽光発電の施工用油圧オーガーはどの位の長さのグランドスクリュー杭を打てるのでしょうか。最長く2.5mのグランドスクリュー杭でも打てるのでしょうか。
重機の機体サイズによりますが、一般的に2~4tの重機は1.6m、1.8m、2.0mのグランドスクリュー杭の打設には問題ありません。
3t以上であれば、2.5tの重機でも適します。
例えば、コベルコSK30UR-5の最大吊り上げ高度は約4.5mですので、オーガーの高度は1.2m、2.5mの杭を含め総長3.7mになり、最大吊上げ高度に入っています。

スクリュー杭基礎の抜け出し、打ち込み直しには、油圧オーガーが逆転はできませんか、スクリュー杭基礎の撤去にも使いたいですが、どうですか?
弊社オーガーが正転、逆転共に問題ありませんので、工事中のスクリュー杭の抜け出しにも問題ありません。

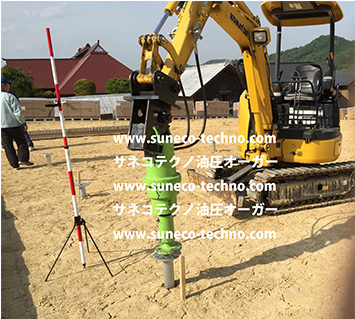

油圧オーガーでグランドスクリュー杭を真っ直ぐ打てるポイントは?
水平器を配合しながら打つのが大事ですが、最初の固定はすこし乖離されてしまうと、その後、いくら回して直しても困難です
また、アシスタントの一人か二人がオペレーターとスムーズに配合して打てば、効率的に打てます。

油圧オーガーの旋回スピードは遅いのですか、スピードはどのように出せますか
油圧オーガーの旋回スピードはベースマシーン(重機、バックホー、ユンボー)のパラメータ次第です。
SB3000油圧オーガーアタッチメントはベースマシーンのスペックが高ければ高い程スピード的に出せます。
そのため、2.5tのベース機械は2t機械より早いようです。
ただし、他の要因もあります。ベースマシーンの年代による油圧や油流量の不足なども影響があります。また施工地盤の状況も関係あります。
硬い地盤の方がスピードを遅らせるでしょう。

一日何本の打設は可能でしょうか。
一日最低60本~100本の打設は可能です。メガソーラー発電所の場合、約12日~15日で打設完了できます。
上手く操作ができるようになれば、一日で、100本の打設は可能です。大型杭打ち機なら一日で50本程度なのでそれより負けません。
一番かかる時間はスクリュー杭の交換です。そこで、適切なスクリュー杭と繋がるアダプターの仕様は交換時間の短縮に有利です。
実は多くのお客様よりご意見を受けながら、仕様の改良となってきました。

ホース(配管)の規格は?どの重機も適合しますか。こちらで準備するですか、それともオーガーと一同購入必要ですか。
SB3000のホース口金具がは国際通用企画のG1/2''です。重機側が同じG1/2''の口金具が備えているはずですが、重機によって不一致した場合があります。例えばコマツPC20MR-3は1004番のG1/2''です。
一般的に、弊社からご購入することはありません、レンタル会社が支給してくれると思います。

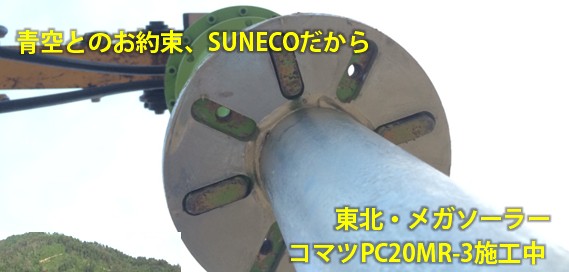

アダプターの設計についてどうですか。
多くの経験から仕様の改良、改造していみましたが、実際に打つ時、想像以上の力をかけられます。
スクリュー杭と繋がっているアダプターに爪が幾つありながら、固定用のボルトも必要です。
最初では、ボルトがアダプターに捩じ込みような設計でしたが、ボルトの折れ、またネジ山が取れやすいため、最近かなり改善しました。
また、スクリュー杭に中間突出しも増加するようになりました。
各スクリュー杭のフランジ面の形状が異なりますので、設計仕様も異なります。これまで多くのお客様より多々のお貴重なご意見を受けながら、仕様を改善してきました。
それにより最適な設計をしますので、ご相談ください。

御社の油圧オーガーを借りたいですが、レンタル業務は行われていますか?
弊社は日本でユーザーさんがたくさんありますが、油圧オーガーのレンタル業務は展開しておりません。全ては直接中国の方から日本へ販売という形になります。

グランドスクリュー杭は油圧オーガーと一緒に支給できますか、日本製でも対応可能でしょうか。
グランドスクリュー杭はできれば、弊社のものをオススメします、良質、低価格で提供できます。
弊社が架台も取り扱っていますので、お困りあれば、ご相談ください。
弊社のグランドスクリュー杭について、こちらまでご覧いただけます。
日本製のグランドスクリュー杭は例えばナベエスとかでも弊社の油圧オーガーに適します。

日本で油圧オーガーの施工をどこかで見ることができませんか。
各地域において太陽光発電所の工事が多くありますが、お近くの油圧オーガーのご確認が可能です(確認要)また、お客様へのご確認のためのお問合せでも不可能ではありません。

油圧オーガーが海運(船便)とエアー便はどちらでよいですか、
実際に甲乙付けで半分半分です。エアー便の場合、早く扉着(御社にお渡しDDU/DDP)となり、御社が通関の面倒は要りません。しかし、エアー便ではすこし高い送料がかかってしまいます。
ところが、弊社グランドスクリュー杭をご採用された場合、油圧オーガーと同便にて海運(船便)輸送となり、エアー便のような高い送料も関わらず、お得になります。

発注後の納入期間はどれくらいですか。
中国から日本まで直送となり、船便で、25日~1ヶ月がかかり、エアー便では、20日間後納入できます。特急の場合、さらに早急に納入して対応します。

日常の点検で、どんな項目ですか、
使用取扱書に記載してありますが、主に下記の2項目とあります。
①毎日は必ず油漏れの有無を確認すること。万一、油漏れが起こた場合、シールとO形リングを交換しなければなりません。
②週一回で潤滑油を補充し、全てのネジがしっかり締めるよう検査すること。

油圧オーガーが中国から仕入れですが、万が一、メンテナンスの面はどのように対処ですか。
     油圧オーガーSB3000で万が一故障した時の修理方法は?
→品質保証は一年間つきですが、その内に万が一不具合が出た場合、
①部材が無料で支給し、現地のリース会社に頼んで、修理してくれることといたします。
②保証対象は本体のみを対象としているため、付属品のアダプターとブラケットは対象外です。
③ただし、付属品がご使用の初期(3ヶ月間)における品質不良、設計不良の不具合の場合、無償交換品をご提供いたします。

アフターサービスについて聞かせてください。故障時のご対応はどうですか。
保証に関しては、まず一年の無償品質保証が付きますが、一年以降の故障が起きた場合、
故障によってこちらから必要部品を提供し、機械を外して、国外での修理となります)
(一般的にこちらの指導によってユーザーさんが自己修理が可能。)
また、日常のメンテは大事です。使用取扱書をご提供します。

日本製に比べ御社油圧オーガーのメリットは何ですか?
日本製は直接バックホーのアームにブッシュによる取付て作業をするタイプです。弊社のオーガーがバックホーとオーガーの間にブラケットが接続するのです。日本製がバックホーのアームのサイズの制限で一台のオーガーが何台のバックホーに共通できないデメリットがあります。ところが、弊社のオーガーが違うバックホーであっでもブラケットの交換でどのバックホーでも適応可能です。
また、日本製は3~6tのバックホーに向け、弊社は2~4tのバックホーに向けですので、作業の利便性や効率上回っています。
純正米国輸入したモーター「Eaton」を採用ですので、性能は抜群です。
また、弊社のオーガーが受注後は20日間でも納入可能、価格の方も一つの魅力としています。

※その他、疑問点などございましたら、何なりとご相談ください。
